Mitteldruck Injektoren

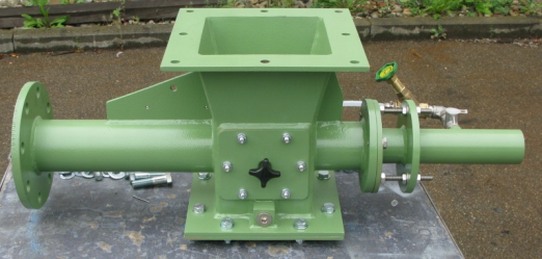

Die Injektorförderer für den rauen Betrieb. Auch in Edelstahl oder warmfestem Material erhältlich. Verschleißarm durch auswechselbaren Diffusor aus Keramik.
Ca. Abmessungen Injektor Normreihe
d2 |
d1 |
a |
b |
c |
d |
e |
f |
DN50 |
60,3 |
331-450 |
399 |
110 |
200 |
200 |
160 |
DN65 |
60,3 |
275 |
396 |
111 |
200 |
200 |
160 |
DN80 |
88,9 |
400-530 |
486-515 |
140 |
260 |
250 |
200 |
DN100 |
114,3 |
400-495 |
596-605 |
140 |
260 |
250 |
200 |
DN125 |
139,7 |
475 |
746 |
160 |
300 |
300 |
250 |
DN150 |
139,7 |
475-698 |
871-883 |
160 |
300 |
300 |
250 |
DN175 |
193,7 |
575 |
1026 |
200 |
325 |
350 |
300 |
DN200 |
193,7 |
600 |
1171 |
225 |
450* |
400 |
350 |
* hohe Version Massangaben in mm
Die o.g. Abmessungen sind als beispielhafte cirka-Abmessungen zu sehen. Die verschiedenen Ausführungen sind auch abhängig vom Diffusor-Einsatz und der Befestigung; eine Anpassung erfolgt nach Ihren Angaben - ganz individuell.
PDF-Download
